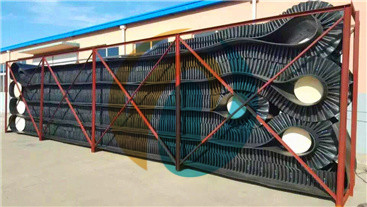

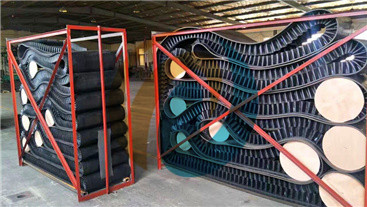

挡边输送带

挡边输送带用于有一定倾斜角度或者垂直提升散装物料的输送系统， 这种特殊的输送带使得输送系统能够适应0-90度的任何角度的物料提升。
这种输送系统对大角度提升物料是一种最有效和经济的解决方案，并且有效节省了占地空间。挡边输送带的基带可以设计为横向加强，从而解决基带塌陷的问题。






挡边输送带结构：
基带：帆布芯输送带或者钢丝绳芯输送带；
裙边：N型、S型或者ES型；
隔板：T型、C型、TC型或TCS型；
根据客户需求定制横向加强的基带；

优势：
占地面积小；
维护成本低；
输送量大；
输送角度0-90度。

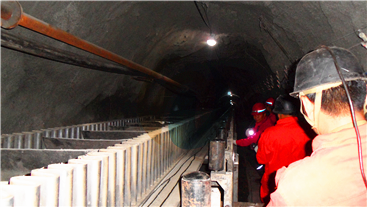

应用：
钢厂、港口、沙厂、煤炭、化工等。

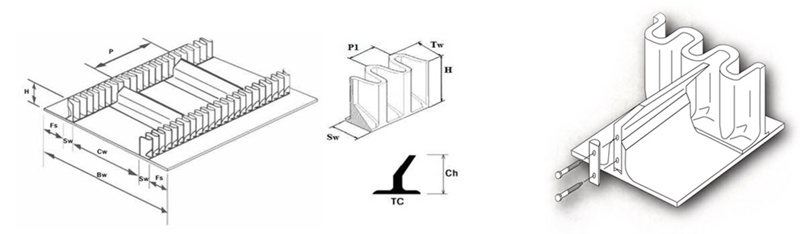

裙边和隔板选型：






挡边带技术参数:

基带宽度
(mm)		 裙边高度
(mm)		 隔板高度
(mm)		 裙边宽度
(mm)		 隔板长度
(mm)		 空边宽度
(mm)
Bw H Ch Sw Cw Fs
400 60 55 50 180 60
80 75
100 90
500 80 75 50 250 75
100 90
120 110
650 100 90 50 350 100
120 110
160 140 75 300
800 120 110 50 460 120
160 140 75 410
200 180
1000 160 140 75 550 150
200 180
240 220
1200 160 140 75 690 180
200 180
240 220
300 280 105 630
1400 200 180 75 830 210
240 220
300 280 105 770
400 360
1600 200 180 75 970 240
240 220
300 280 105 910
400 360
1800 240 220 75 1110 270
300 280 105 1050
400 360
500 460 125 1010
